AOC E2180SWN 显示器通电后不开机，按键无反应的故障维修

最近收到几台需要维修AOC的显示器，型号为E2180SWN，故障现象为通电后指示灯和屏幕都不亮，开关按键也没有反应。不开机的显示器维修一般比较简单，基本测一下电源是正常的，就可以怀疑是主控或者固件问题了。这里在网上搜索后，这个型号的显示器确实有固件损坏的通病，症状也相同。于是就找了一台同型号的好主板，读出固件后写到新Flash内并换到坏板子上，通电试机，问题解决。
下面是从好机器备份出来的固件，需要的朋友可以下载，驱动板板号为715G7276-M01-000-004L。需要注意一下，原机的Flash貌似有软件写保护，如果只想重刷固件不换芯片的话，需要你的编程器支持才能写进原机的Flash，否则写入后Flash内依旧是旧数据。如果想更换Flash的话，选相同容量的25系列Flash就可以，更换更高容量的应该也行，需要自行测试。

蓝奏云：
https://izilzty.lanzouo.com/b0fpzjhgd
密码:f6ct

百度网盘：
https://pan.baidu.com/s/12TkaZVf9gwCWRK5NzSgjHQ?pwd=jf2p
提取码: jf2p

最后简单说一下拆机步骤

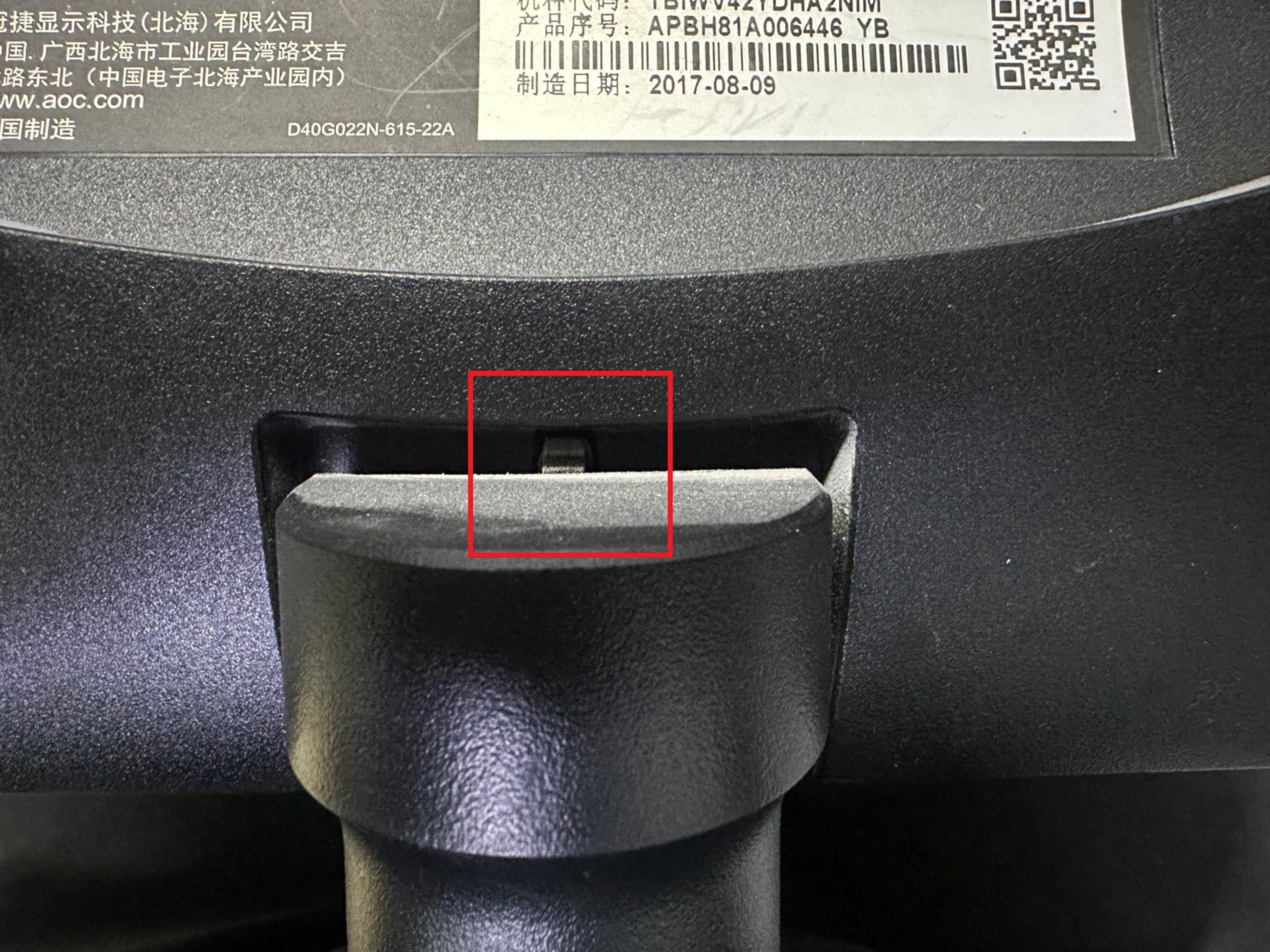

1. 拆卸底座

用螺丝刀往下压底座内部的小突起，压下去的同时把底座往外拔就可以取下底座。

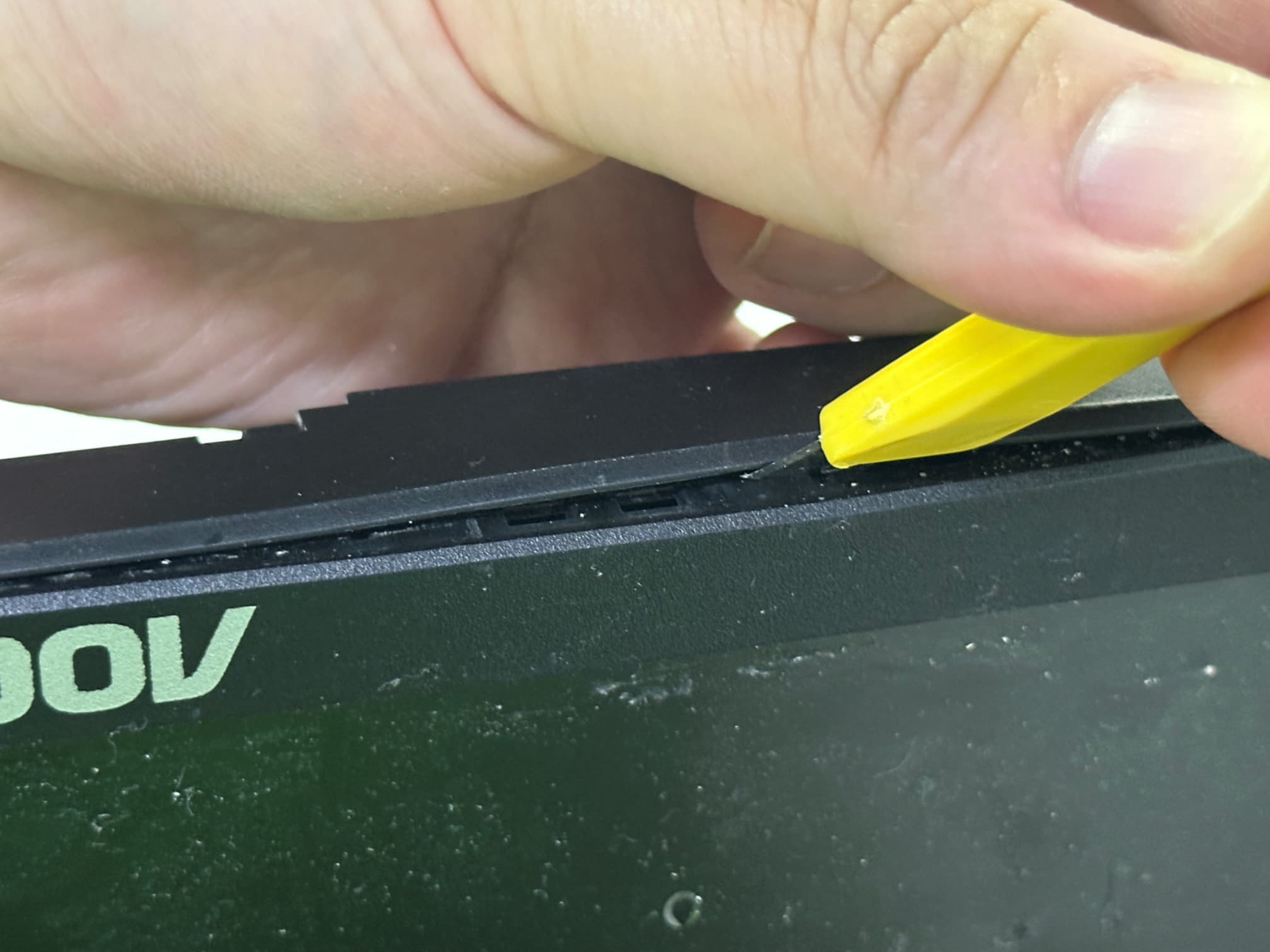

2. 撬开前面板边框

从前面板边框缝隙处插入一个薄铁片，然后轻轻向外撬，就可以看到边框出来一点，继续这样慢慢沿着缝隙撬，就可以取下边框了，中间如果有卡扣，就需要稍微用一些力。需要注意边框一旦完全撬开，里面的屏幕就会掉出来。

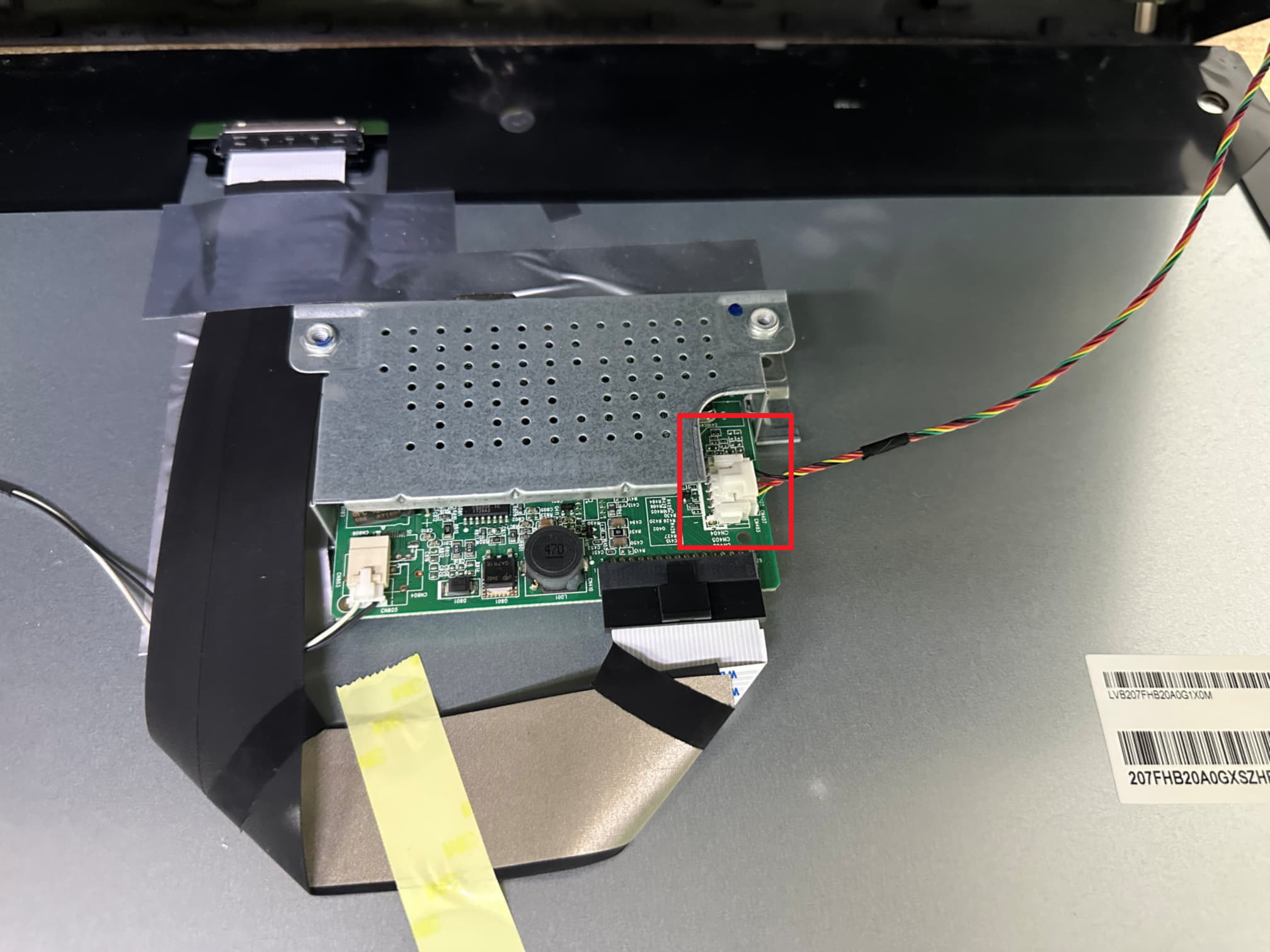

3. 分离后壳按键板连接线

前面板边框撬开后，手按着屏幕将整个显示器扣在桌子上，然后把后壳向上提，就可以看到按键板的连接线了。找一个方便的角度，按住插头的卡扣，把线从驱动板上拔下来就行。

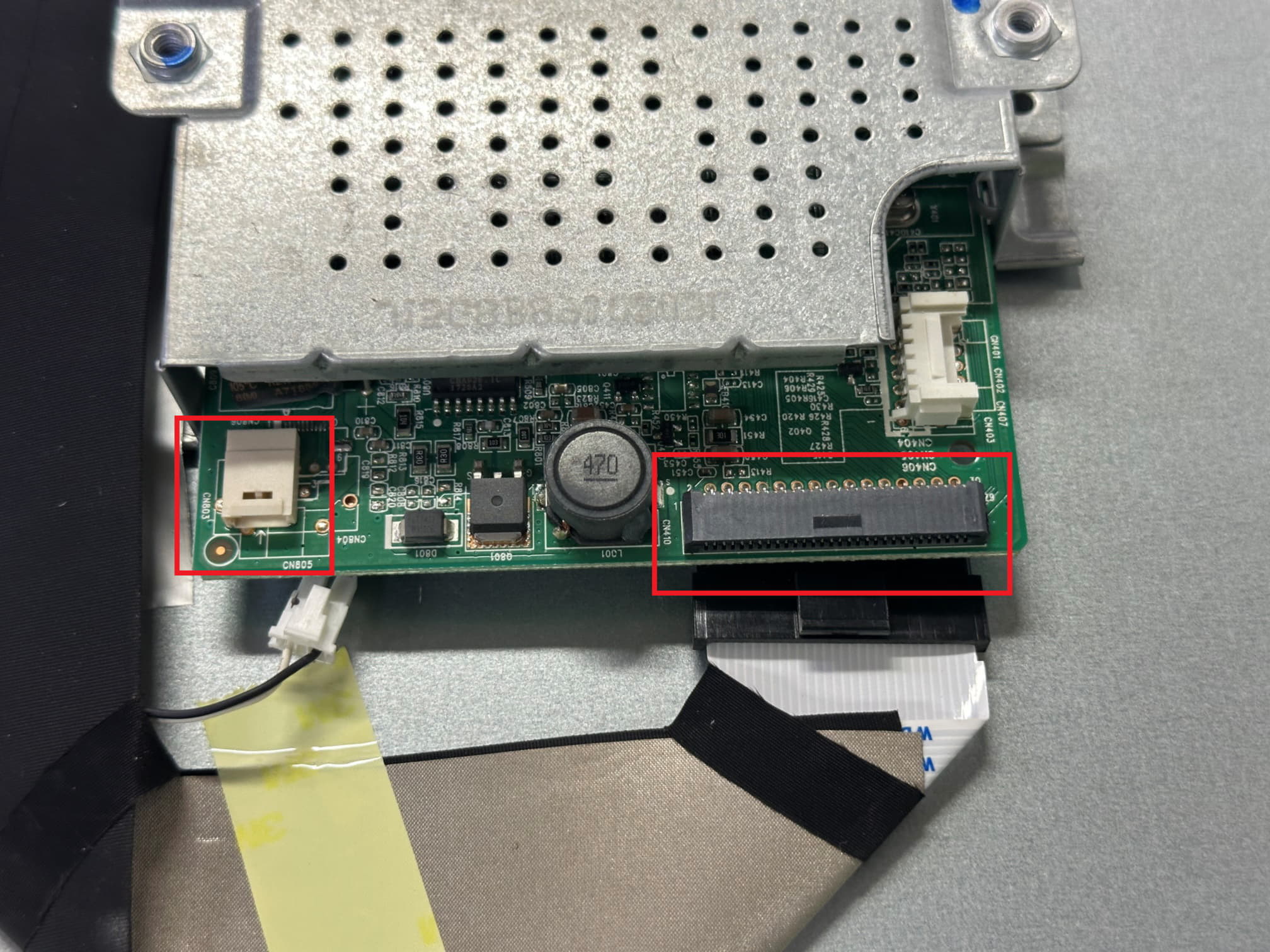

4. 分离屏幕排线和背光电源线

和按键板一样，按住插头的卡扣，把线从驱动板上拔下来就行。

5. 拆出驱动板

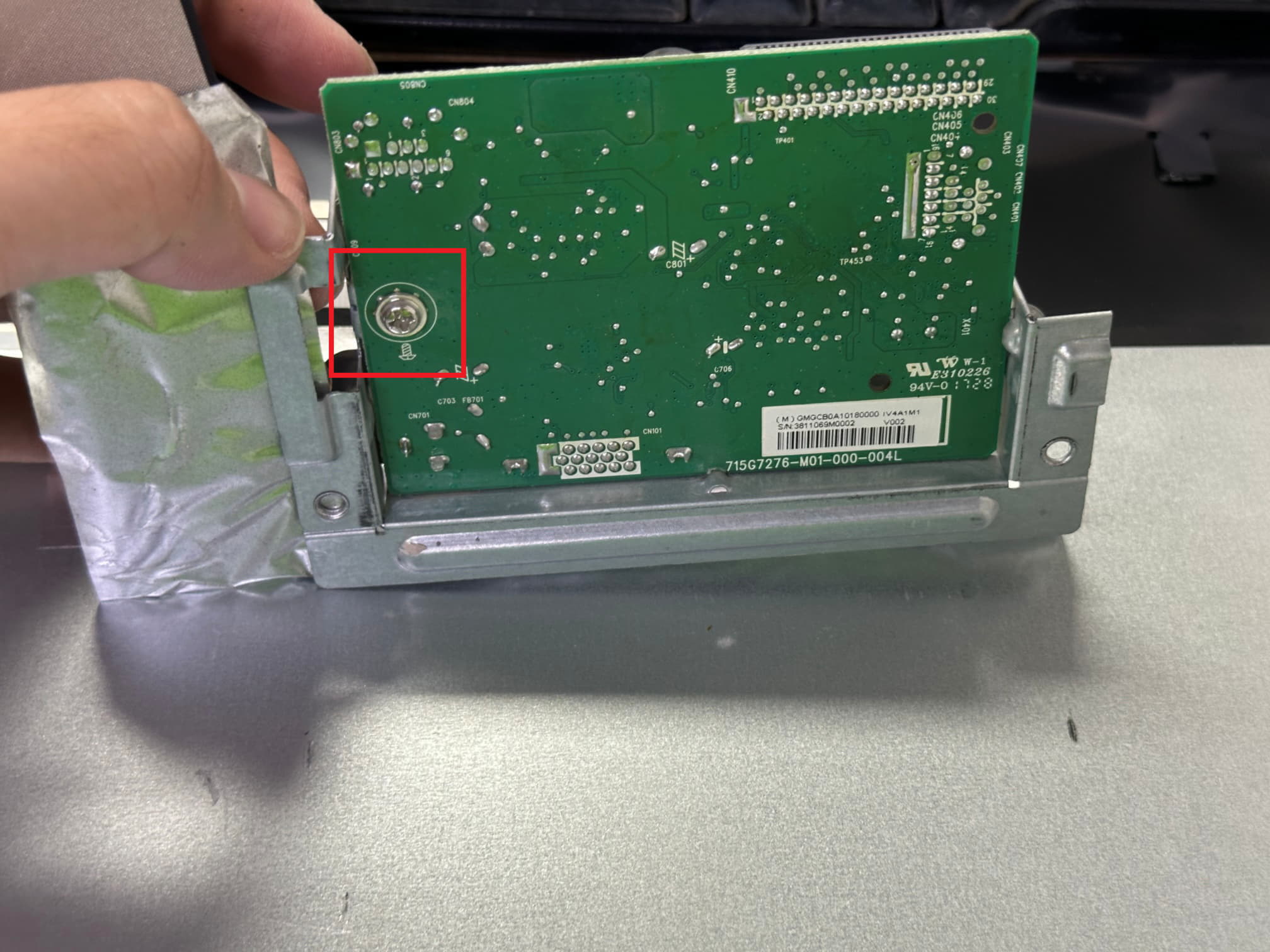

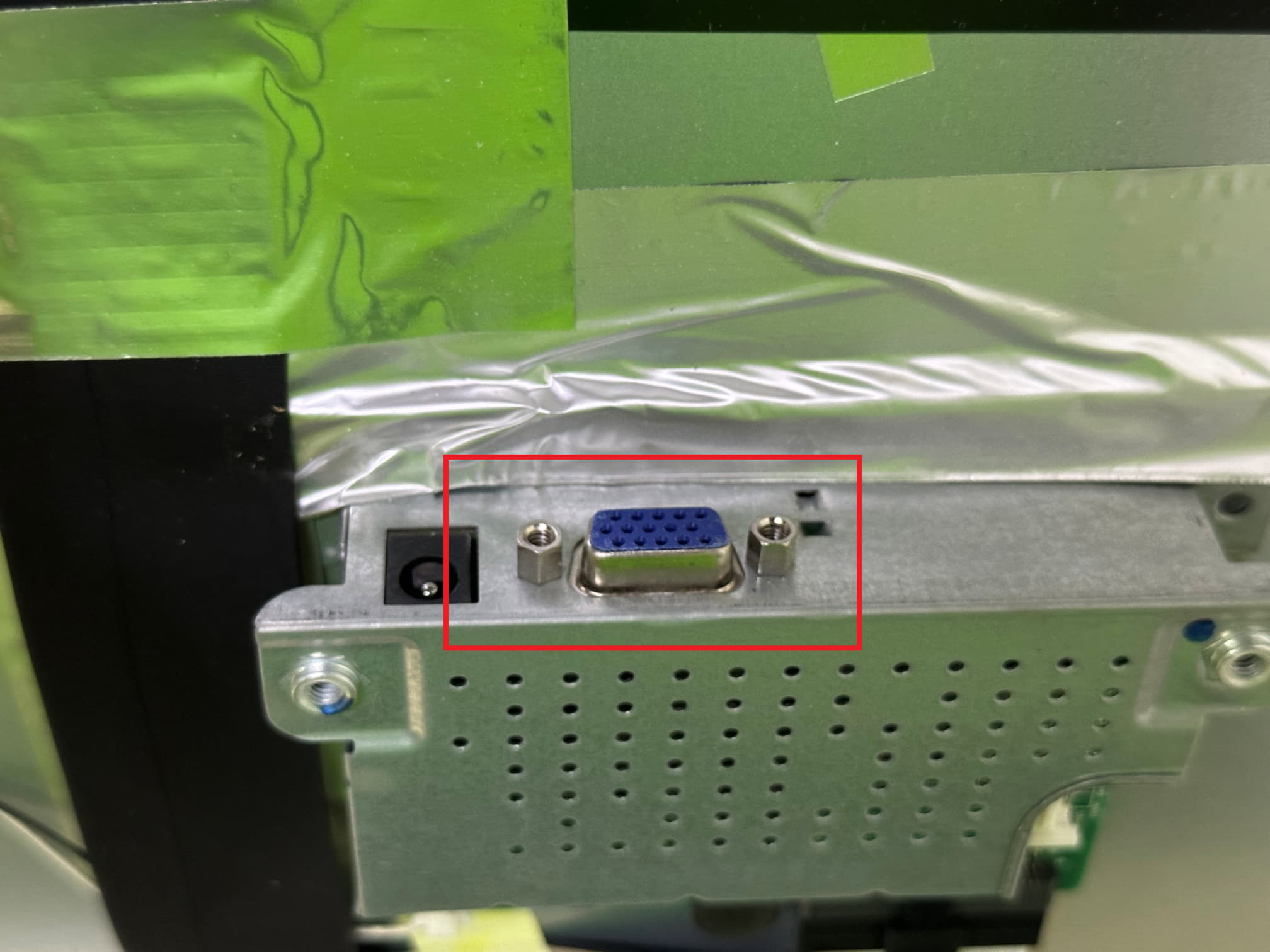

先将VGA接口的螺丝卸下，然后慢慢翻转驱动板保护铁壳，再卸下驱动板上的一颗螺丝，就可以取下驱动板了。

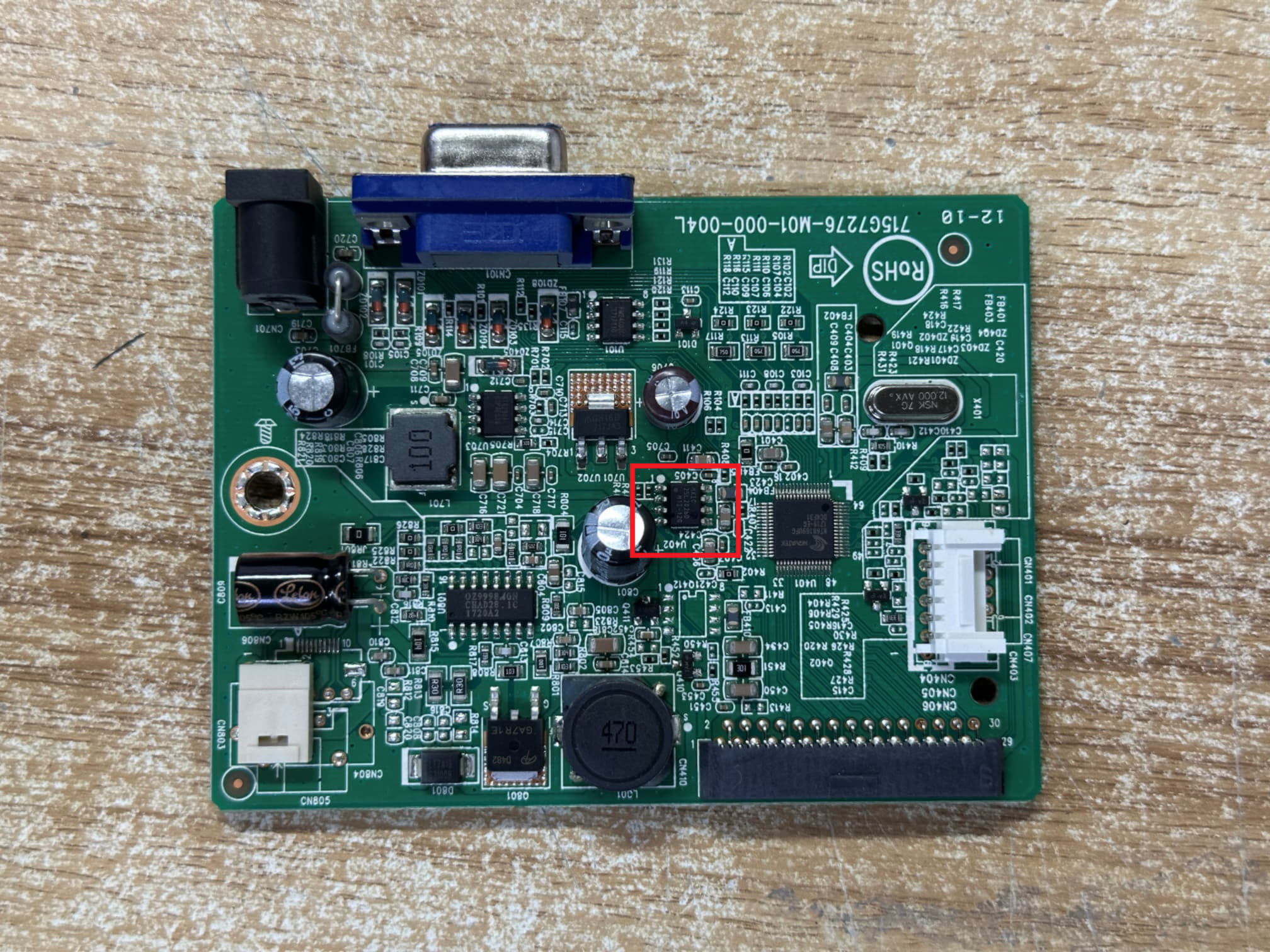

6. 更换Flash芯片

最后就是拆下Flash芯片，然后进行更换或者重写了，芯片的位置如下图所示。
