维修精明鼠NF-8209寻线仪无法开机的故障

前几天中午用完寻线仪以后照常把它插到充电器上充电，结果过了几个小时过来一看，屏幕是黑的，按键也没有反应...额，坏了吗？这玩意儿这么容易坏吗？那就先问客服呗。结果客服答复说是要寄过去维修，收到货以后三到七天才能发出，这等我收到以后黄花菜不都凉了，索性自己拆开修一下。

原先以为是电池过充或者没充进去电过放导致的不开机，就把电池拔掉，接了一个可调电源上去，结果还是开不了机，那就拆开看一下吧。结果瞬间就把我恶心到了，这玩意外壳用的不是十字螺丝，是中间带孔的T8梅花螺丝，这也对产品质量太过自信了吧，都不想让人拆开修一下...借来螺丝刀拆开以后大眼一看。没有什么烧焦的地方，然后开始测量供电。

随便找了一个看起来像DC-DC芯片的，测了一下输入电压，在按下开机键以后有3.7V输入，并且有9V输出，这一路应该是寻线电路用的，有电压证明开关电路基本正常的。大概分析了一下，具体的开机流程应该是这样：

按下开机键 ->
单片机和外围电路得电 ->
单片机得电后开始检测开机键按下的时长 ->
确定是开机键长按 ->
IO输出一个信号，让开关电路保持开启

而现在的状态是按下开机键有电压，但是松开开机键电压就消失了，那就应该是单片机没工作或者没得电。想到这心里瞬间凉了半截，这可别是单片机坏了，要是坏了那可真就是报废了。

那就先从简单的开始测吧，先看看3.3V有没有电，在单片机旁边找到滤波电容一测，没电！心瞬间就放下来了，这下应该不是单片机坏了。然后往前找，找到一个3.3V DC-DC芯片，测了一下，有输入没有输出。升压芯片没有输出的话有两种可能，一种是输出有短路，升压芯片保护了没有输出，另一种是芯片本身坏了。又测了一下3.3V和GND之间的电阻，短路！好嘛，单片机再次被列为高危人员。

怎么查是哪短路呢？那当然是烧机大法了！可调电源调了一个1V，电流给100mA吧，然后直接接到3.3V的电路里，之后用手摸摸看哪里最烫，那就是短路了。摸了一圈下来，结果还是这个3.3V升压芯片在发烫，芯片拆掉，3.3V就不短路了，这下就稳了。

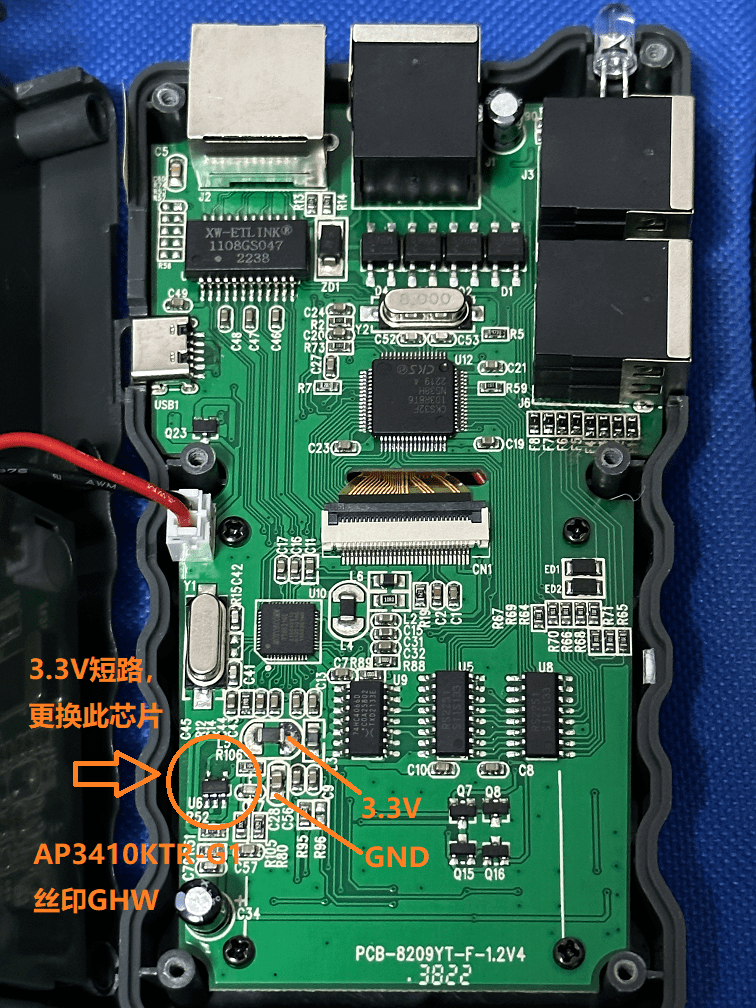

芯片位置：

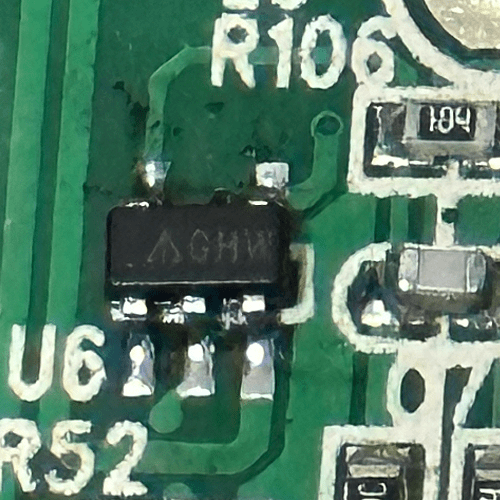

芯片丝印：

看了一下芯片的丝印是GHW，万能的淘宝查了一下，型号是美台的AP3410KTR-G1，DC-DC降压，支持100%占空比。找了一家包邮的店买了几片，回来以后换上，一切OK。

哎，经过几天的折腾，总算是修好了，不过再怎么也比返厂修快多了。

如果你的机器也有同样的问题，那么希望这篇文章能对你有帮助。
